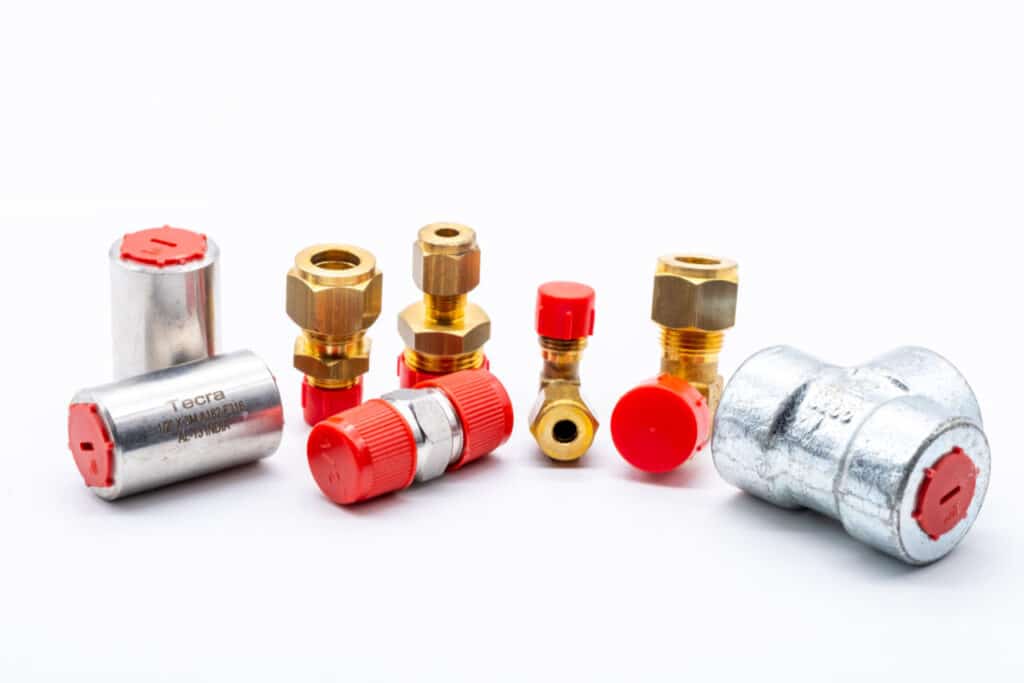

Raccordi a compressione a doppia ogiva

I raccordi a compressione garantiscono una tenuta ermetica delle tubazioni e sono resistenti alla pressione in quanto quando il dado viene serrato al corpo del raccordo, una duplice ghiera viene compressa sul tubo.

Essi sono formati da tre componenti: il corpo che trattiene il tubo, il dado che fissa il corpo al tubo e una duplice ghiera. La sequenza corretta è: dado – ogiva posteriore- ogiva anteriore e corpo del raccordo. L’elemento caratterizzante è rappresentato proprio dalla ghiera (detta anche ferrula o anello o ogiva) che conferisce la tenuta.  Onde evitare danni al sistema e garantire una perfetta tenuta, la ferrula deve essere montata nella direzione corretta.

Una volta serrato il dado, le estremità della ferrula incidono il tubo creando una connessione stretta. Bisogna, tuttavia, far attenzione a non stringere eccessivamente il dado per evitare danni al raccordo; infatti nei casi in cui il dado è stretto troppo, la ferrula si può deformare non assicurando più una tenuta completa, ma lasciando spazio al rischio di perdite.

Come dice il nome stesso, dal momento che vengono fissati per compressione non necessitano di essere saldati rendendone l’utilizzo molto semplice, ma efficace.

Per queste loro caratteristiche, sono utilizzati in contesti ad alta pressione assicurando la NON fuoriuscita di perdite oltre a garantire la perfetta tenuta anche in vuoto.
